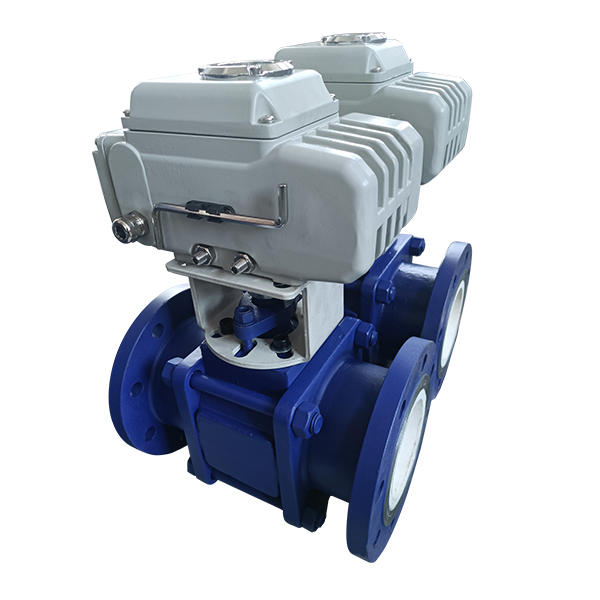

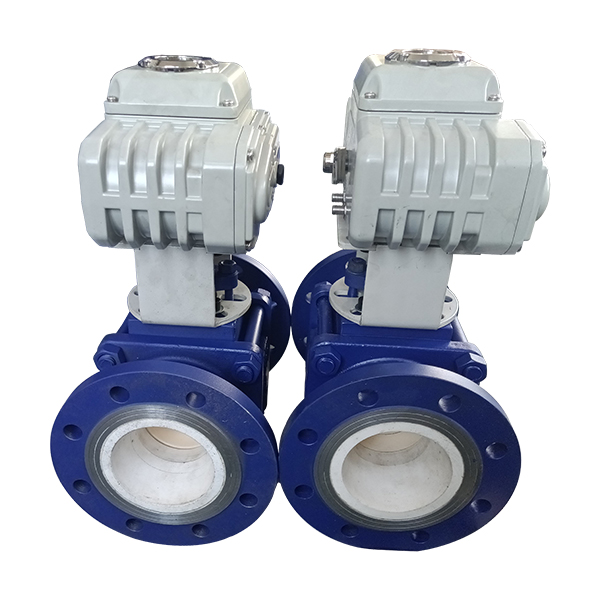

电动陶瓷球阀
当前位置： 首页> 产品展示> 电动陶瓷球阀电动陶瓷球阀
关注次数： 发布时间：2020-10-28
电动陶瓷球阀具有不错的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。电动陶瓷球阀广泛应用于石化、冶 金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成 本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。电动陶瓷球阀驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。
电动陶瓷球阀的性能特点：
1、与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度高。本阀具有耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。
2、球体采用研磨设备及工艺，球圆度高,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得好的密封性能。
3、改变了金属硬密封球阀泄露、扭矩大、密封面不耐腐蚀的缺点。
4、陶瓷良好的耐磨性,让本阀使用长,是钛合金阀和蒙乃尔阀。
5、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中。
电动陶瓷球阀主要外形连接尺寸：
公称压力PN（MPa） | 公称通径DN（mm） | 尺寸（mm） | ||||||||||||
L | D | D1 | D2 | D6 | b | f | f6 | Z-Фd | W | ФW | H | H1 | ||
1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 2 | - | 4-14 | 140 | - | 85 | - |
20 | 140 | 105 | 75 | 55 | - | 14 | 2 | - | 4-14 | 140 | - | 90 | - | |
25 | 150 | 115 | 85 | 65 | - | 14 | 2 | - | 4-14 | 150 | - | 99 | - | |
32 | 165 | 135 | 100 | 78 | - | 16 | 2 | - | 4-18 | 180 | - | 105 | - | |
40 | 180 | 145 | 110 | 85 | - | 16 | 3 | - | 4-18 | 200 | - | 126 | - | |
50 | 200 | 160 | 125 | 100 | - | 16 | 3 | - | 4-18 | 250 | - | 140 | - | |
65 | 220 | 180 | 145 | 120 | - | 18 | 3 | - | 4-18 | 300 | - | 165 | - | |
80 | 250 | 195 | 160 | 135 | - | 20 | 3 | - | 8-18 | 350 | - | 178 | - | |
100 | 280 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 500 | 305 | 230 | 380 | |
125 | 320 | 245 | 210 | 185 | - | 22 | 3 | - | 8-18 | 800 | 305 | 280 | 405 | |
150 | 360 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 800 | 305 | 310 | 460 | |
200 | 400 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 1000 | 305 | 350 | 550 | |
2.5 | 15 | 130 | 95 | 65 | 45 | - | 16 | 2 | - | 4-14 | 140 | - | 85 | - |
20 | 140 | 105 | 75 | 55 | - | 16 | 2 | - | 4-14 | 140 | - | 90 | - | |
25 | 150 | 115 | 85 | 65 | - | 16 | 2 | - | 4-14 | 150 | - | 99 | - | |
32 | 165 | 135 | 100 | 78 | - | 18 | 2 | - | 4-18 | 180 | - | 105 | - | |
40 | 180 | 145 | 110 | 85 | - | 18 | 3 | - | 4-18 | 200 | - | 126 | - | |
50 | 200 | 160 | 125 | 100 | - | 20 | 3 | - | 4-18 | 250 | - | 140 | - | |
65 | 220 | 180 | 145 | 120 | - | 22 | 3 | - | 8-18 | 300 | - | 165 | - | |
80 | 250 | 195 | 160 | 135 | - | 22 | 3 | - | 8-18 | 350 | - | 178 | - | |
100 | 320 | 230 | 190 | 160 | - | 24 | 3 | - | 8-23 | 500 | 305 | 230 | 380 | |
125 | 400 | 270 | 220 | 188 | - | 28 | 3 | - | 8-25 | 800 | 305 | 280 | 405 | |
150 | 400 | 300 | 250 | 218 | - | 30 | 3 | - | 8-25 | 800 | 305 | 310 | 460 | |
200 | 550 | 360 | 310 | 278 | - | 34 | 3 | - | 12-25 | 1000 | 305 | 350 | 550 | |
4.0 | 15 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | - | 4-14 | 140 | - | 85 | - |
20 | 140 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 140 | - | 90 | - | |
25 | 150 | 115 | 85 | 67 | 58 | 16 | 2 | 4 | 4-14 | 150 | - | 99 | - | |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 180 | - | 105 | - | |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 200 | - | 126 | - | |
50 | 220 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 250 | - | 142 | - | |
65 | 250 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 300 | - | 165 | - | |
80 | 280 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 350 | - | 178 | 330 | |
100 | 320 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 500 | 305 | 230 | 380 | |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-25 | 800 | 305 | 280 | 420 | |
150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 800 | 305 | 310 | 480 | |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-30 | 1000 | 400 | 350 | 560 | |
